产品概述

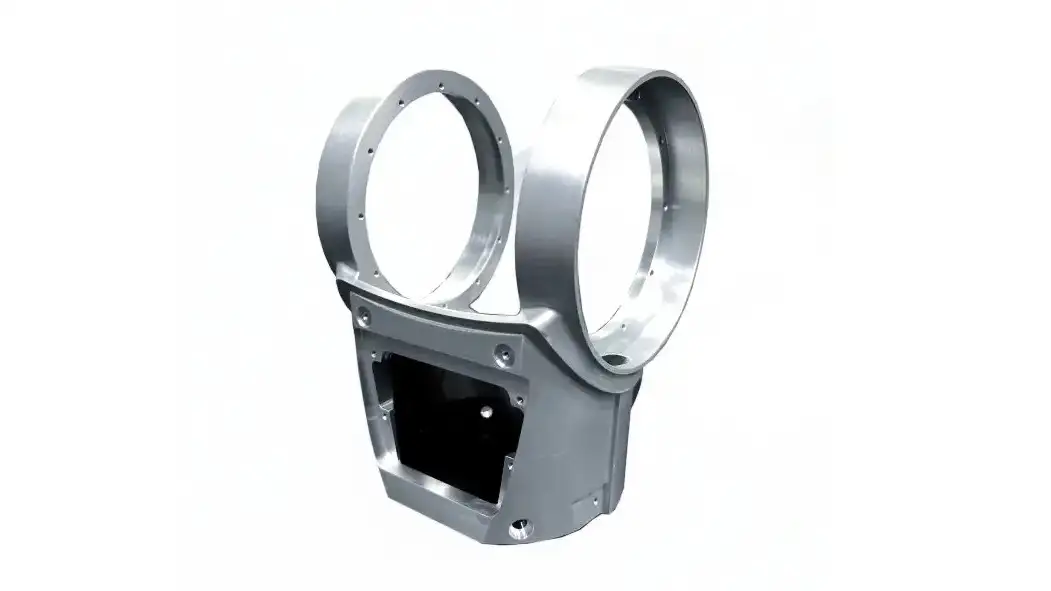

人形机器人精密组件是使双足机器人实现类人运动和灵活性的关键制造零件。鑫博精密以 ±0.005 mm 标准公差加工人形机器人组件,关键关节特征达 ±0.002 mm,质量体系通过 ISO 9001:2015 与 IATF 16949:2016 认证,工艺符合 RoHS 要求。每份询价在报价前均经图纸级公差评审,出货由 CMM 报告与炉批号可追溯的材料证明书支撑。这些组件包括关节外壳、致动器外壳、谐波减速器零件、精密齿轮和伺服机构组件,必须在承受重复运动周期和动态载荷的同时保持极紧的公差。每个组件都经过工程设计,以实现最佳的强度重量比和尺寸稳定性。
我们的制造能力采用优质材料,包括用于高强度轻质结构的7075-T651铝合金、用于耐磨关键表面的17-4 PH不锈钢,以及用于极致减重的Ti-6Al-4V钛合金。先进的5轴CNC加工中心生产公差紧至±0.002mm (0.00008英寸)的组件,确保人形机器人运动和操作任务所需的平滑运动传输和精确定位精度。
表面处理选项包括用于提高耐磨性的铝合金组件硬质阳极氧化、用于不锈钢零件的化学镀镍,以及用于高摩擦界面的氮化钛涂层。我们支持研发项目的快速原型和商业机器人部署的批量生产。通过包括CMM测量和齿轮计量学在内的全面质量检查,我们的组件满足机器人行业的严格要求。
技术规格
| 材料 | 7075-T651铝合金, 6061-T6铝合金, 17-4 PH不锈钢, Ti-6Al-4V钛合金 |
| 工艺 | 5轴CNC铣削、CNC车削、齿轮滚削、平面磨削 |
| 公差 | 关键特征±0.002mm (0.00008英寸), 标准±0.005mm |
| 表面处理 | 硬质阳极氧化(III型)、化学镀镍、TiN涂层、抛光 |
| 齿轮质量 | 精密齿轮DIN 4-5 (AGMA 10-11) |
| 表面粗糙度 | 轴承表面Ra 0.4μm, 配合表面Ra 0.8μm |
| 交货期 | 原型5-7天, 生产订单3-4周 |
| 合规性 | ISO 9001:2015, IATF 16949:2016, RoHS合规 |
人形机器人关节零件该标注什么公差?
大多数人形机器人关节零件的询价都卡在报价环节,原因不是供应商加工不出来,而是图纸上只给了一个"通包"公差。按特征类别拆分公差——一般几何、精密轴承孔、同心度关键特征、安装面——供应商才能报得准,关节也才能按设计意图工作。下表中的数值是关节壳体、执行器外壳与谐波减速器接口的行业典型起点值,仍需针对每张图纸做工程评审。功能确有要求时可以做得更紧——本页关键关节特征已记录 ±0.002 mm——但过度收紧公差只会推高成本,并不会提升机器人性能。有两行是工艺承诺而非尺寸:检测方式与材料可追溯性。在询价阶段把这两项写清楚,可以避免最常见的验收争议:零件在车间测着合格,事后却无法证明它合格。
| 询价项 | 行业典型起点值 |
|---|---|
| 一般机加工 | ±0.02 mm |
| 精密轴承孔 | ±0.005–0.01 mm |
| 孔同心度 | 0.005–0.01 mm |
| 关键安装面 | 0.01 mm 平面度 |
| 一般表面光洁度 | Ra 1.6–3.2 μm |
| 轴承配合面 | Ra 0.8–1.6 μm |
| 检测 | 三坐标检测(CMM)报告 |
| 材料可追溯性 | 必需 |
行业典型起点值,需针对每张图纸做工程评审——不构成供应商的通包承诺。
人形机器人零件询价单应写明哪些内容？
人形机器人零件的询价单若带上制造工程师会问的同一套参数,就能更快拿到准确的报价。下表列出四类最常见的人形零件族——关节外壳、减速器(谐波减速机)外壳、丝杠座和灵巧手关节——应写明的内容,行结构可直接复制进询价单封面。特征类公差带已在上文的询价公差章节记录;本表按零件族复述这些公差带,并补充报价无法绕开的工艺参数。标注为范围的数值是本页记录的行业典型带。注明"按图纸"的条目是本页不作承诺的工艺或采购细节——发出询价前应先与工程团队确认,或写明"按图纸"并接受供应商在报价中将其退回确认。
| 零件族 | 材料 | 关键公差 | 轴承孔同心度 / 圆度 | 热处理 | 批量 / 起订量 | 检测 |
|---|---|---|---|---|---|---|
| 关节外壳(髋、膝、肘、肩) | 7075-T651;低应力变体用 6061-T6(已记录) | ±0.005 mm 标准;关键关节特征 ±0.002 mm(已记录) | 两者均为 0.005–0.01 mm(已记录带) | T651 消应力状态是标注的一部分;硬化范围按图纸写明并在工程评审中确认 | 起订量 10 件(已记录);写明样机件还是量产件 | FAI 尺寸布局 + 针对气泡编号图纸的 CMM 报告;10–20 件批次抽样(已记录) |
| 减速器 / 谐波减速机外壳 | 7075-T651;耐磨关键界面用 17-4 PH(已记录) | ±0.005 mm 标准;齿轮界面按 DIN 4-5 / AGMA 10-11(已记录) | 相对外壳基准 0.005–0.01 mm(已记录带) | 仅写 PH 状态代号;热处理工艺与硬度范围按图纸 | 起订量 10 件;写明样机件还是量产件 | 同关节外壳 + 齿轮在范围内时的齿轮计量 |
| 丝杠座 | 按图纸——经工程评审确认 | 轴承孔尺寸 ±0.005–0.01 mm(已记录询价带) | 相对座外径的同心度 0.005–0.01 mm(已记录带) | 按图纸 | 起订量 10 件;写明样机件还是量产件 | FAI + CMM 报告;在图纸上写明螺纹质量等级 |
| 灵巧手关节(手指、手掌、夹持器) | 重量敏感处用 Ti-6Al-4V;其余用 7075-T651(已记录选项) | ±0.005 mm 标准;更紧数值须经工程图纸评审 | 0.005–0.01 mm(已记录带) | 按图纸 | 起订量 10 件;写明样机件还是量产件 | FAI + CMM 报告;小特征测量方案待商定 |
本页记录轴承表面 Ra 0.4 μm、配合表面 Ra 0.8 μm;两个标注都应写入询价图纸备注。表面处理选项(III 型硬质阳极氧化、化学镀镍、TiN)也应按零件族写明。
机器人关节里哪些轴承孔特征最关键?
三项几何控制决定轴承在机器人关节中是顺畅运转还是受载卡滞:孔的圆度、圆柱度,以及孔轴线与安装基准之间的同心度,通常各控制在 0.005–0.01 mm 以内。仅靠直径公差控制不住这三项——一个孔在尺寸上可能落在 ±0.005 mm 以内,却圆度不足,足以让轴承预载不均。第二个决策是配合选型:旋转套圈通常需要过盈或过渡配合(轴颈常用 k5/m5,座孔常用 H7/J7),且应查轴承厂商目录确认,不能想当然。对谐波减速器接口而言,孔只是一半:台肩面垂直度、倒角尺寸,以及柔轮与波发生器安装特征的无毛刺状态,直接影响背隙与装配良率。轴承座处的表面光洁度,本页记录为 Ra 0.4 μm。
| 轴承孔特征 | 典型控制带 | 为什么重要 |
|---|---|---|
| 孔圆度 | 0.005–0.01 mm 以内 | 防止轴承预载不均 |
| 孔圆柱度 | 0.005–0.01 mm 以内 | 使载荷沿套圈宽度均匀分布 |
| 相对安装基准的同心度 | 0.005–0.01 mm | 保证齿轮啮合与油封对中 |
| 轴承座配合(常见做法) | 轴颈 k5/m5;座孔 H7/J7 | 控制过盈与运转游隙——以轴承目录为准 |
| 轴承配合面光洁度 | Ra 0.8–1.6 μm | 抑制微动与座面磨损 |
机器人关节外壳中的轴承孔是如何加工的？
上一节定义了决定关节运转顺畅度的几何控制量;本节讲这些量如何加工出来、如何验证。本页记录的孔径、圆度与同心度工作带为 0.005–0.01 mm,关键关节特征记录为 ±0.002 mm。圆度要突破 0.005 mm 线,是能力问题而非标注问题——在把图纸承诺到该值之前,先索取书面的工艺能力确认。
先定基准策略。 当孔与其安装基准在同一台 5 轴加工中心、同一次装夹中加工出来时,同心度的达成成本最低(本页已记录的工艺)。把孔与基准拆到两次装夹,会引入夹具基准转换,这是 0.005–0.01 mm 记录带无法吸收的。
精镗 vs 精磨。 对铝外壳(7075-T651、6061-T6),与基准同装夹的精镗通常能以最低成本达到 0.005–0.01 mm 记录带。当孔位于淬硬钢(热处理后的 17-4 PH)中,或圆度、圆柱度必须超越镗削循环所能保持的水平时,磨削才是选择——本页工艺清单记录了平面磨削,但内孔磨削范围应在标注之前与供应商确认。
| 选择因素 | 精镗 | 精磨 |
|---|---|---|
| 材料状态 | 铝、软钢 | 淬硬钢(热处理后) |
| 圆度 / 圆柱度档 | 记录带 0.005–0.01 mm | 低于镗削带——需与供应商确认的能力问题 |
| 装夹次数 | 与基准同装夹(优先) | 硬化后的独立工序 |
| 相对成本 | 较低 | 较高;仅在形位或硬度要求驱动时才值得 |
常见拒收原因。 实际工作中,轴承孔拒收大多并不奇特:孔尺寸合格但圆度超差(本页 FAQ 明确点名);同心度测错了基准;轴承座低于记录的 Ra 0.4 μm;谐波减速器柔轮与波发生器安装特征残留毛刺(本页将无毛刺状态列为装配良率因素);以及零件测量全对、出货却缺少记录证据链——针对气泡编号图纸的 CMM 报告与炉批号材料证明书。
为什么认证对机器人零件很重要?
ISO 9001 与 IATF 16949 不是营销标签;它们预示的是:当关节零件在客户现场失效时,供应商能拿出什么证据。ISO 9001:2015 建立基线:文件化流程、校准控制、纠正措施。IATF 16949:2016 叠加汽车级的过程纪律——PPAP 式首件批准、关键尺寸的统计过程控制(SPC),以及从钢厂质保书到发货零件的炉批号可追溯。机器人 OEM 从样机批走向量产时越来越倾向借用这套框架,因为人形机器人项目一次要交付数千个近乎相同的关节,无法容忍批次之间的隐性工艺漂移。仅有认证也不够:每次询价都应索取下列证据,而不是只在供应商审核时看一次。本页记录 ISO 9001:2015、IATF 16949:2016 与 RoHS 合规。
| 应向机器人零件供应商索取的证据 | 能证明什么 |
|---|---|
| 针对气泡编号图纸的三坐标检测(CMM)报告 | 每个标注都有实测值,而不是抽检 |
| 含炉批号的材料证明书 | 实际使用的合金与状态与图纸一致 |
| 批次一致性样品,10–20 件 | 过程稳定,而不是碰巧做对一件 |
| 首件尺寸全检布局 | 量产放行前的全尺寸评审 |
| RoHS / REACH 声明(适用时) | 目标市场的限用物质合规 |
应用领域

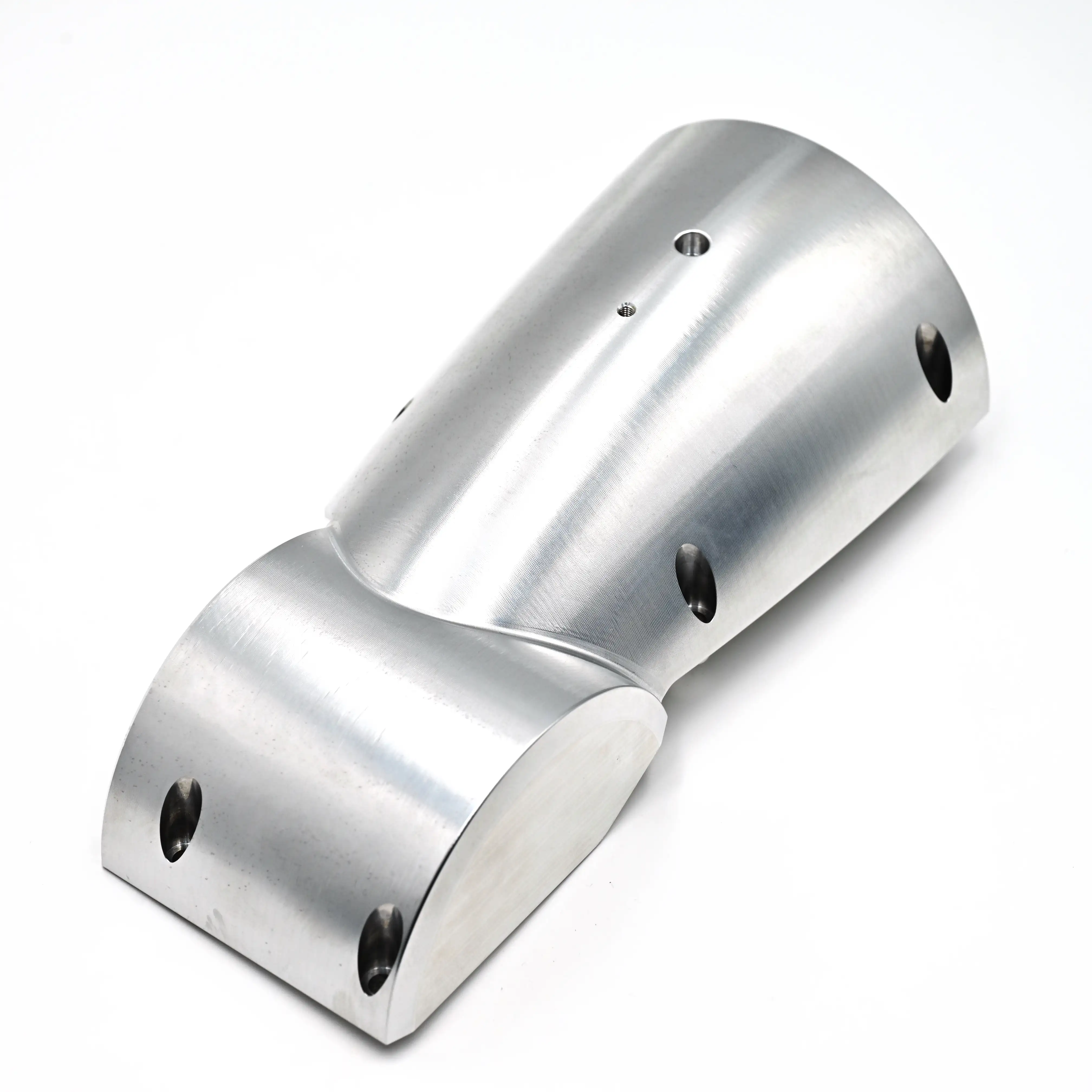

关节外壳
髋关节、膝关节、踝关节、肘关节和肩关节外壳,具有精密轴承表面

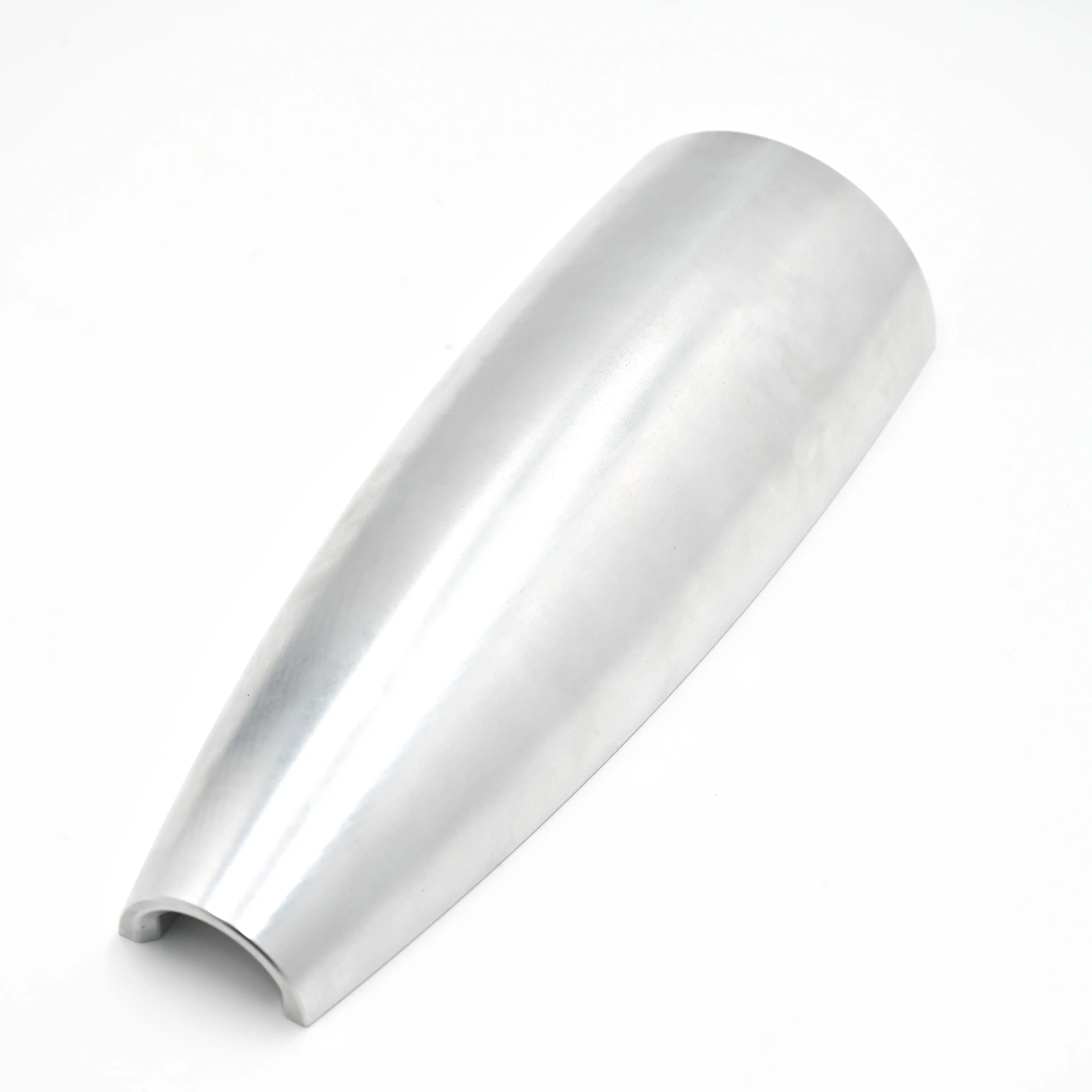

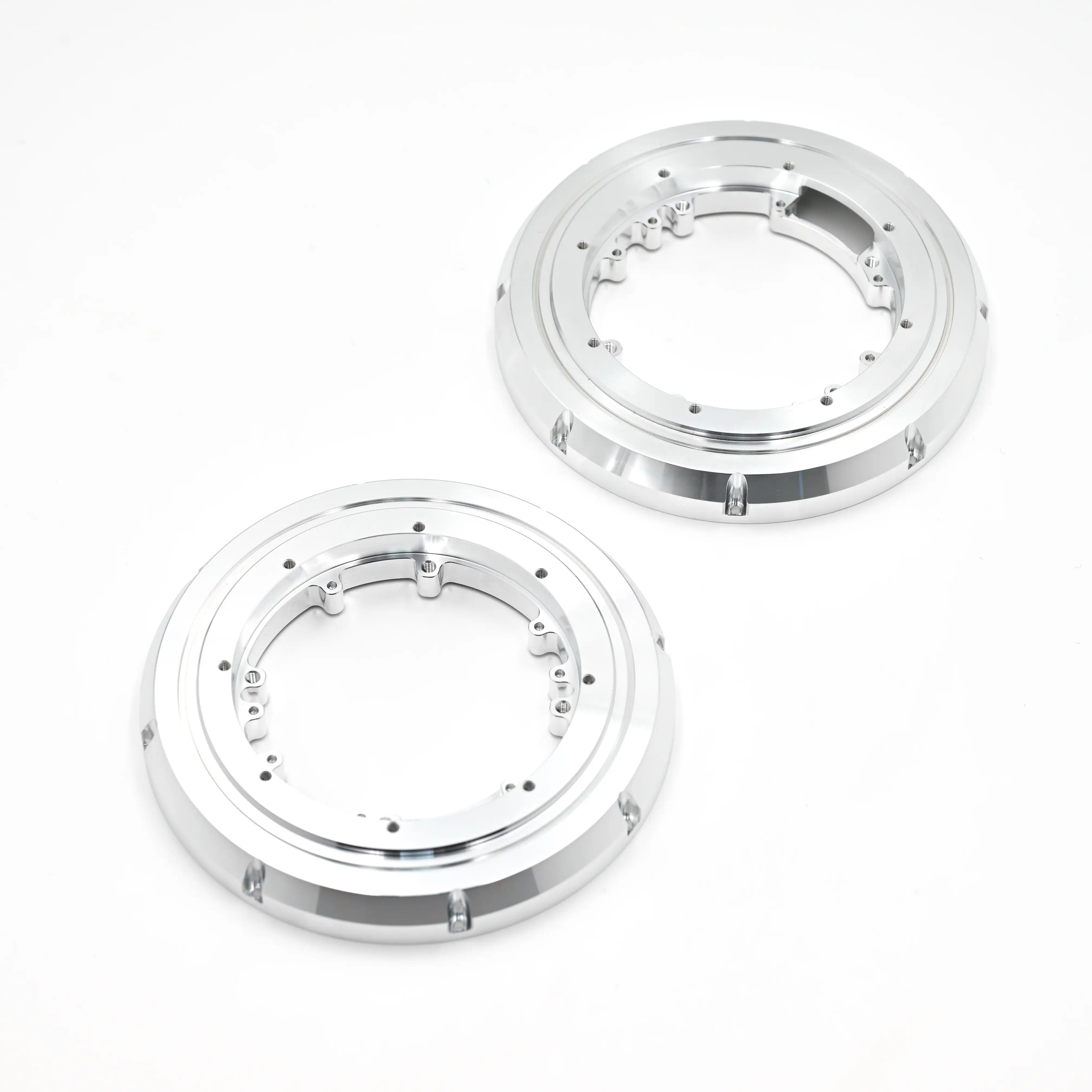

致动器组件
伺服电机和步进电机的电机外壳、编码器支架和变速箱外壳

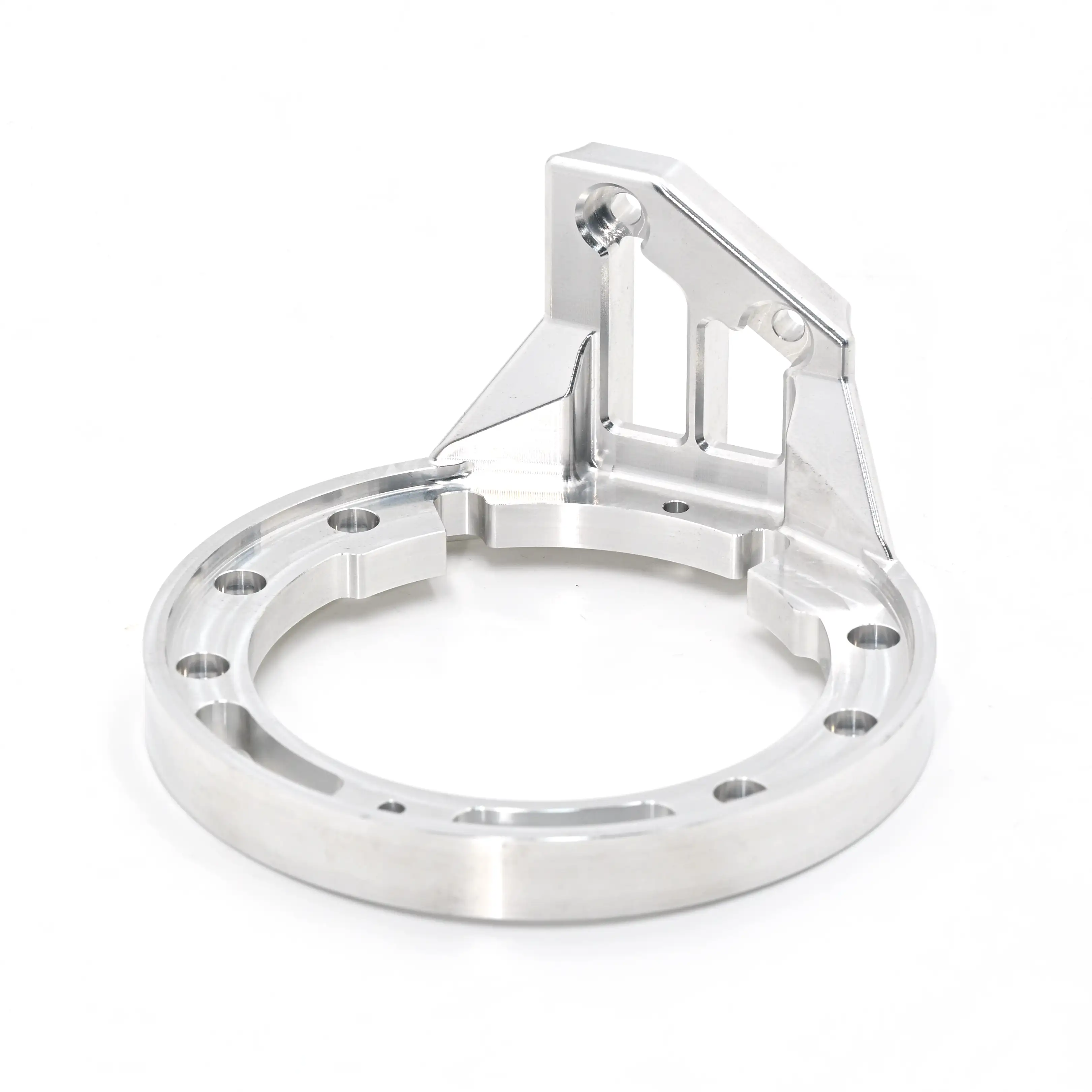

精密齿轮
直齿轮、斜齿轮、行星齿轮和谐波减速器组件
手机制
用于灵巧操作的手指关节、手掌结构和夹持器组件
腿部结构
大腿、小腿和脚部结构组件,具有集成安装特性
传感器支架
IMU外壳、力传感器外壳和相机安装支架
制造能力
CNC加工
超高精度
天交货
齿轮质量
常见问题
人形机器人组件使用什么材料?
我们主要使用7075-T651铝合金用于结构组件,因为它具有优异的强度重量比。17-4 PH不锈钢用于高磨损界面,Ti-6Al-4V钛合金用于关键区域的极致减重。6061铝合金用于应力较小的结构零件。
能实现机器人关节所需的紧公差吗?
是的,我们使用5轴CNC加工中心在关键关节特征上常规实现±0.002mm (0.00008英寸)的公差。我们的设备包括温度控制环境和CMM检查,以确保机器人平滑运动所需的一致精度。
制造谐波减速器的精密齿轮吗?
当然。我们制造DIN 4-5质量(AGMA 10-11)的精密直齿轮、斜齿轮和行星齿轮组。我们的能力包括齿轮滚削、剃齿和磨削,适用于需要超静音运行和高效率的应用。
机器人组件有哪些表面处理?
我们为铝合金组件提供III型硬质阳极氧化(50-100μm厚度)以提高耐磨性,为不锈钢提供化学镀镍,为低摩擦界面提供TiN涂层,以及在轴承表面抛光至Ra 0.4μm或更好。
能支持研发项目的快速原型吗?
是的,我们专门从事机器人研发的快速周转原型制作,典型交货期为5-7天。我们可以使用CAD文件,提供制造设计建议,并提供迭代开发支持以优化生产组件。
人形机器人关节零件该标注什么公差?
按特征类别拆分:一般机加工 ±0.02 mm,精密轴承孔 ±0.005–0.01 mm,孔同心度 0.005–0.01 mm,关键安装面平面度 0.01 mm——均为需按图纸评审的行业典型起点值。
机器人关节壳体的轴承孔能加工到多精密?
行业典型询价区间为尺寸 ±0.005–0.01 mm、同心度 0.005–0.01 mm;本页关键关节特征记录为 ±0.002 mm。
哪些轴承孔特征对关节顺畅度影响最大?
圆度、圆柱度与同心度——各控制在 0.005–0.01 mm 以内——比单纯直径公差更重要,因为尺寸合格但圆度不足的孔会让轴承预载不均。
机器人关节的轴承配合面应达到什么表面光洁度?
常用规格带为 Ra 0.8–1.6 μm;轴承座 Ra 0.4 μm 已写入本页技术规格。
关节壳体与轴颈应标注什么轴承配合?
常见做法是旋转轴颈 k5/m5、座孔 H7/J7,图纸冻结前须查轴承厂商目录确认。
采购人形机器人零件时,IATF 16949 认证重要吗?
非强制,但 IATF 16949:2016 在 ISO 9001:2015 基线之上叠加 PPAP 式批准、SPC 与炉批号追溯——三项本页均有记录。
每批机器人零件应要求哪些质量文件?
最低组合是针对气泡编号图纸的三坐标检测(CMM)报告,加上含炉批号的材料证明书,以实现完整追溯。
验证批次一致性应抽多少件?
每批抽 10–20 件,是关节关键尺寸放行前的常见验收做法。
